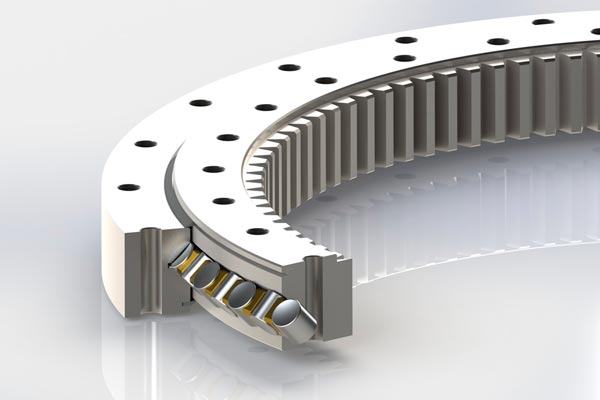

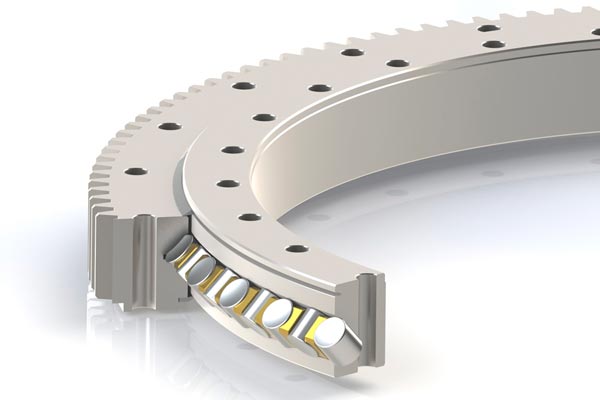

Roulement à une rangée de rouleaux croisés
Description
Dans le cas de ce roulement, les rouleaux sont alternés pour supporter des charges dans les deux sens. Il s'agit de rouleaux à profil logarithmique permettant de réduire les pics de contrainte aux extrémités du rouleau. Les roulements à rouleaux croisés ont une plus grande capacité dynamique que les couronnes à billes de poids similaire, mais ils sont plus sensibles aux erreurs de planitude et à la déformation sous charge de la structure. En outre, ces rouleaux sont moins adaptés aux conditions de fonctionnement quasi stationnaire ou aux vibrations et, en particulier, celles produisant des micro-glissements axiaux. Les roulements à rouleaux sont généralement utilisés pour des applications comme les robots de précision, les antennes de radar, les machines de traitements des eaux, etc.Fiche technique
| Diamètre externe | 800 - 6000 mm |
|---|---|
| Diamètre du rouleau | 20 - 60 mm |
| Engrenage | avec engrenage externe / avec engrenage interne / sans engrenage |
| Module | 6 - 30 mm |

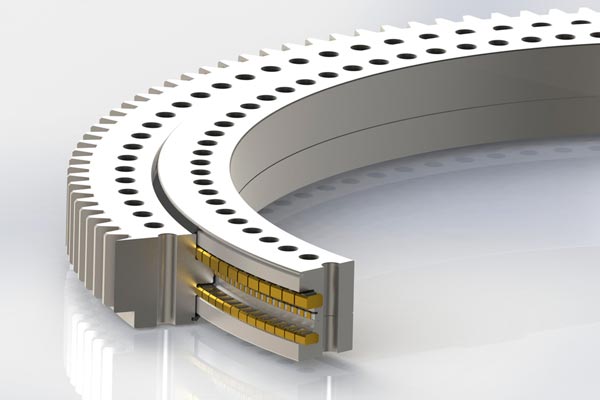

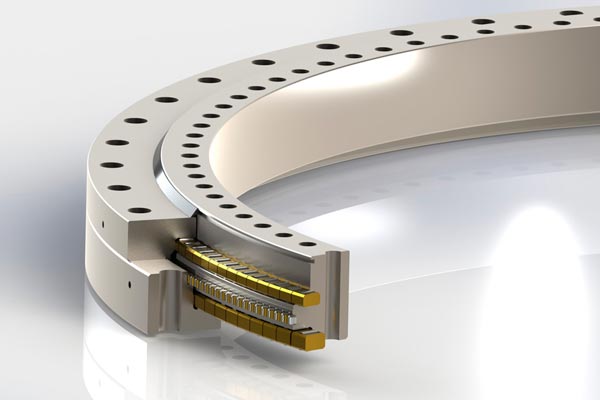

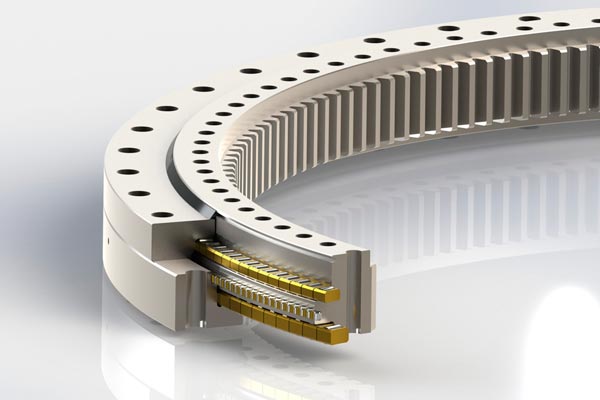

Roulement à trois rangées de rouleaux
Description
Les grands roulements à 3 rangées de rouleaux sont constitués de deux rangées axiales pures et d'une rangée radiale pure, tous les rouleaux présentant des profils logarithmiques. Pour un diamètre déterminé de piste, les trois rangées de rouleaux offrent le meilleur ratio capacité/poids. En outre, compte tenu de leur meilleure transmission de charge, ces rouleaux sont adaptés pour des applications avec de très grandes charges ou des contraintes de poids dans la structure. Ces rouleaux sont généralement destinés aux roulements de pale des plus grandes éoliennes, des grandes grues (tour ou mobile), des tunneliers, des équipements miniers, etc.Fiche technique
| Diamètre externe | 800 - 6000 mm |
|---|---|
| Diamètre du rouleau | 20 - 60 mm |
| Engrenage | avec engrenage externe / avec engrenage interne / sans engrenage |
| Module | 6 - 30 mm |
