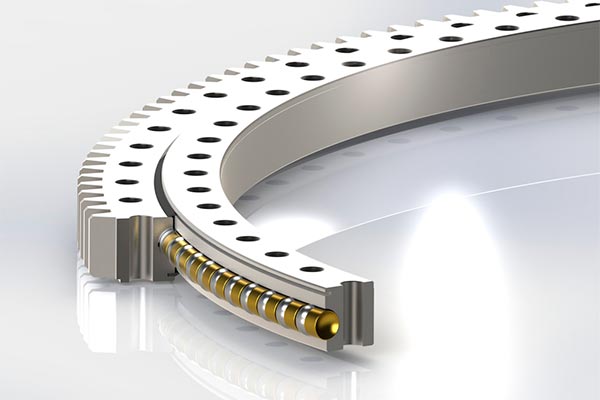

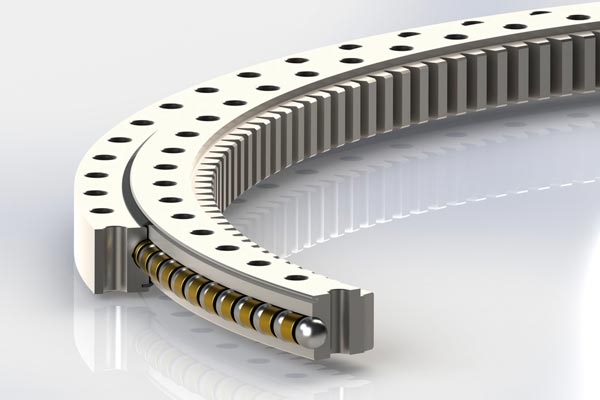

Rodamientos con una fila de bolas
Descripción
La geometría de la pista de rodadura del rodamiento de bola de cuatro puntos de contacto, es la de un arco gótico donde la pista de cada anillo tiene dos radios iguales de curvatura con distintos centros. Bajo cargas axiales, radiales y de momento, los elementos rodantes experimentan diferentes ángulos de contacto y la distribución depende de la carga exterior y de la rigidez estructural. Según aumenta el diámetro de la bola, la opción de doble fila de bola es más competitiva. Tanto la capacidad dinámica como la capacidad estática se mejoran notablemente según aumenta el ángulo de contacto. Los rodamientos de simple fila de bolas se utilizan en aplicaciones tales como la maquinaria de construcción, rodamientos de pala y yaw en aerogeneradores, tratamiento de aguas, etc.Ficha técnica
| Diámetro externo | 800 - 6000 mm |
|---|---|
| Diámetro de bola | 20 - 90 mm |
| Engranaje | con engranaje externo / con engranaje interno / sin engranaje / engranaje especial bajo solicitud |
| Módulo | 6 - 30 mm |

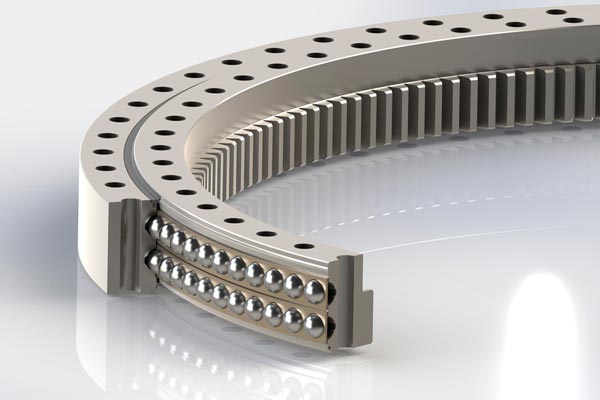

Rodamientos de doble fila de bolas
Descripción
El rodamiento de 2 filas de bolas con 4 puntos de contacto (también es llamado rodamiento de 8 puntos de contacto) se convierte en la mejor opción frente al rodamiento de una sola fila de bolas según aumenta el diámetro de la bola requerido para soportar mayores cargas. El basculamiento angular bajo carga de momento es menor con 2 filas de bolas que con 1. Esta tecnología se utiliza principalmente para los rodamientos de pala en aerogeneradores, pero también en grandes grúas de construcción.Ficha técnica
| Diámetro externo | 800 - 6000 mm |
|---|---|
| Diámetro de bola | 20 - 90 mm |
| Engranaje | con engranaje externo / con engranaje interno / sin engranaje / engranaje especial bajo solicitud |
| Módulo | 6 - 30 mm |
